Ножі відвалу для будівельної техніки
Ножі відвалу. Їх основне призначення - різані грунтів. Це один з найбільш поширених і, разом з тим, недостатньо вивчених, з наукової точки зору, процесів землерийних машин. За оцінками українських фахівців, 55-60% загального обсягу землерийних робіт виконується екскаваторами, на скрепери, грейдери і бульдозери доводиться ще 20-30%. Таким чином, до 90% загального обсягу земляних робіт виконується машинами, що працюють за принципом різання.
конструкція відвалу
Сучасний відвал в загальному вигляді являє собою жорстку конструкцію. До увігнутому сталевому листу з опуклою боку приварена коробка жорсткості, це дозволяє витримувати значні пружні деформації і зберігати необхідну міцність конструкції.
Основним завданням відвалу є штовхання будь-яких елементів грунту: піску, бруду, будівельного і побутового сміття і т. П. Відвал може мати один з трьох варіантів форми: S-відвал, U-відвал і SU-відвал.
Перший вид відвалу є найкоротшим з усіх і не має ніяких викривлень. Відвал типу U представляє собою високу і суттєво викривлену пластину. SU-відвал, найбільш поширений, як не складно здогадатися з назви, поєднує в собі риси двох попередніх видів, відповідно має середні висоту і викривлення.
Криволінійний лобовий лист відвалу потрібен для більш легкого і оптимального заповнення його зрушувати матеріалом.
До сих пір немає однозначної відповіді, якою має бути найбільш підходяща кривизна профілю сталевого листа, при якій енерговитрати зводилися б до мінімуму. Численні дослідження, досліди і розробки показали, що ідеальна форма відвалу в значній мірі залежить від грунтів, з якими доводиться працювати. Від їх властивостей і особливостей, навіть від ступеня вологості та пори року. А оскільки все це величини, багато в чому, непередбачувані, підвести під якусь емпірико кривизну відвалу не представляється сьогодні можливим.
Для спрощення технології виробництва в даний час випускають відвали з однаковою кривизною середній частині, яка дорівнює 0,8-1,0 висоти відвалу, а нижню і верхню частини відвалів залишають плоскими. Вибір правильних кутів різання, які можна міняти нахилом відвалу, виключно важливий як для тривалості роботи ріжучих ножів, так і енергоємності процесу різання. Наприклад, при роботі з пластичними грунтами, такими як різні види глин і суглинки, рекомендується виставляти кут різання в межах 400 ... 500. При роботі з піском і іншими видами сипучих грунтів рекомендований кут збільшується до 550. На заводі, при випуску, відвал встановлюють таким чином, щоб кут різання на неповоротних відвалах, т. Е. Таких, коли відвал закріплений перпендикулярно поздовжньої осі трактора, становив 550. У бульдозерах з поворотним відвалом, ще званих універсальними, відвал можна встановлювати не тільки під прямим кутом до поздовжньої осі машини, а й певним чином змінювати кут до напрямку руху. Це дозволяє здійснювати переміщення грунту в сторону щодо осі руху бульдозера. На універсальних бульдозерах заводи-виробники виставляють кут різання від 500 до 550.
А де ж ножі?

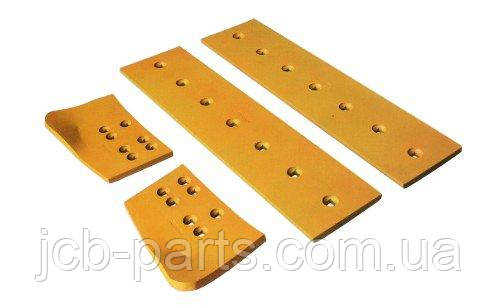

У середній нижній частині вигнутого лобового листа товщиною 10 мм і більше, встановлені т. Н. знімні ножі, а саме два або три середніх і два крайніх, більш коротких. Складова конструкція ножа дозволяє більш оперативно змінювати місця установки його частин і замінювати їх індивідуально при зносі.
Переваги конструкції середнього ножа з трьох частин використовували фахівці Білгородського технологічного університету. Ними була модернізована конструкція відвалу, при якій середня частина основного ножа висунута трохи вперед і має менший кут різання. Не вдаючись в деталі, тільки зауважимо, що така невелика зміна на відвалі бульдозера Т-330 дозволило, за даними розробників, знизити опір грунту різані до 15%, сумарну силу блокувального різання - до 20-25%, потрібну потужність на копання знизити на 15 %, а потрібну потужність на різані - на 20%! Можливо, після більш глибоких досліджень, така конструкція буде використовуватися повсюдно.
Середні ножі, як правило, двосторонні, т. Е. Мають по краях паралельні кромки, скошені під кутом 300. Для підвищення зносостійкості, у вітчизняній практиці, як відновлювані, так і нові ножі рекомендують наплавляти сормайтом або сталінітом. При зносі обох різальних крайок ножі замінюють, а зняті ножі ретельно оглядають для вирішення питання про відновлення.
Кріпляться середні ножі до подножевой плиті кріпильними болтами з квадратними оголовник, що запобігають провертання при закріпленні гайками. Конічна головка болта входить в роззенкований отвір в ножі таким чином, що топиться «урівень» і не створює перешкод при русі гр
